CASE STUDY 1 — פרויקט צנרת במפעל נייר
רקע הפרויקט:

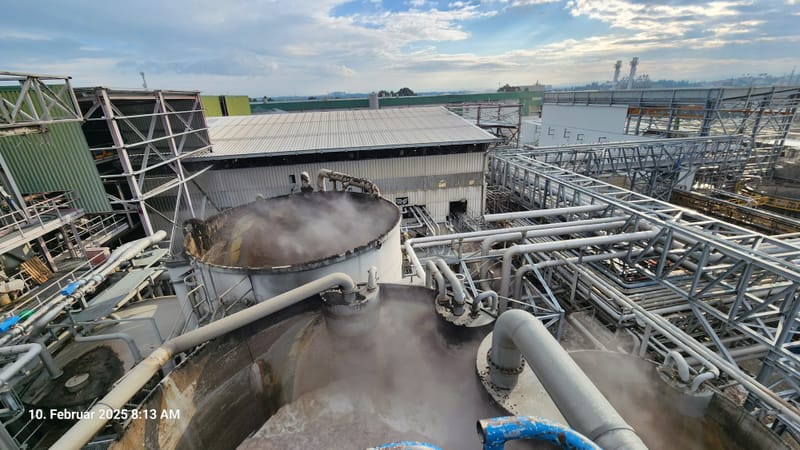

מפעל נייר גדול התקין מערכת תהליך חדשה שכללה:
קווי מים תעשייתיים
קווי קיטור וקונדנס
קווי תהליך מורכבים למכונת נייר
מערכת נירוסטה למים איכותיים
הפרויקט החל על ידי חברה זרה שפעלה בשטח, אך עזבה את האתר בעקבות בעיות אשרות שהייה, והשאירה אחריה:
ציוד שלא הותקן עד הסוף
קווי צנרת מנותקים
תכנון שאינו תואם לשטח
המפעל היה במצב של עצירה: אין תכנון מעודכן, אין קבלן, והפרויקט על סף כישלון.
האתגר:
מה גילינו כשהגענו לשטח?
המודל לא תאם כמעט שום חלק בשטח
נקודות החיבור היו במפלסים שונים
מגשי כבלים ותעלות עברו במקומות שלא סומנו
קונסטרוקציות קיימות שלא הופיעו במודל
חלקים שכבר יוצרו לפי התכנון ראשוני לא התאימו בכלל
הסיכון היה עצום: השהייה ארוכה של קו ייצור קריטי במפעל נייר
בקיצור — פרויקט שהיה תקוע לחלוטין.
הפתרון של ש. קובטי — Engineering Recovery:
1. מדידה מלאה של כל האזור (As-Is Survey)
מדדנו מחדש כל קו, כל גובה, כל נקודת עיגון
סימנו פערים מול התכנון הראשוני
הפקנו דו״ח התאמה שמראה בדיוק היכן וכמה המודל מוטעה
בנינו בסיס נתונים מדויק לשלב התכנון

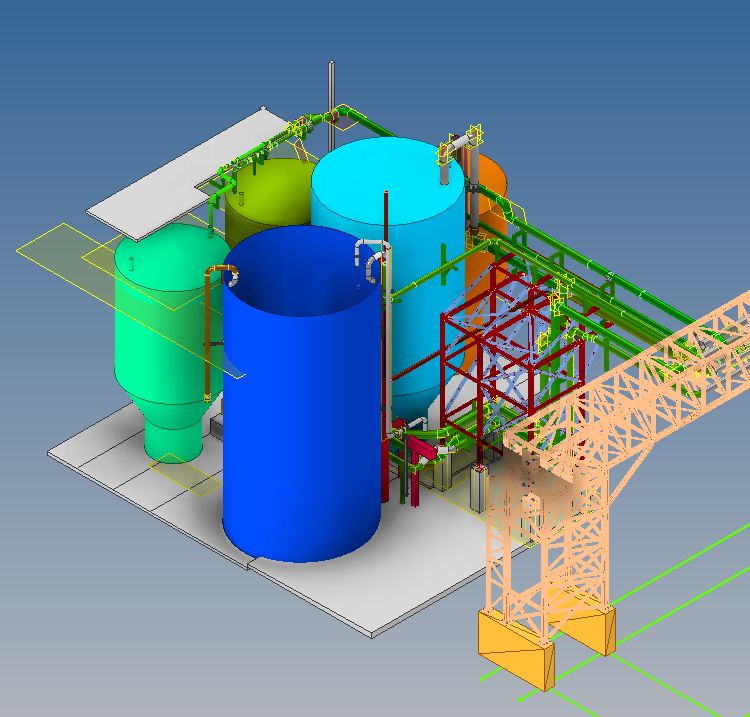

2. בניית מודל תלת־ממדי חדש לחלוטין
המודל החדש כלל:
כל הציוד הקיים
כל התיעול והקונסטרוקציה
כל מגשי הכבלים
חפיפה מלאה עם מערכת התהליך החדשה
זה היה מודל שמתאים לשטח ב־100%.
3. הפקת איזומטריות חדשות (Isometric Package)
בנינו סט איזומטריות חדש:
קווים בקטרים גדולים
קווי נירוסטה 304/316
קווי תהליך בלחצים שונים
תכנון תומכות וקונסטרוקציה לפי ה־Load Points הקיימים
האיזומטריות החדשות היו מבוססות רק על השטח, לא על הקבצים השגויים.
4. ייצור מלא לפי המודל החדש (Prefab)
ביצענו ייצור מוקדם:
כל הקווים המסומנים
תומכות מדויקות לפי תכנון
קטעי צנרת מרותכים מראש
חיבורים ותיאומים לפי מספרי איזומטריה
אפס אלתורים בזמן התקנה
5. התקנת ציוד וצנרת בשטח
כאשר התחלנו בהתקנות:
הכל התאים 1:1
הציוד הותקן לפי סימון
הצנרת חוברה לפי סדר ההתקנה
בדיקות לחץ (Hydrotest) עברו נקי מהפעם הראשונה
התוצאה:
1. הפרויקט ניצל
מה שהיה תקוע שבועות — התקדם מחדש.
2. המודל החדש התאים לשטח ב־100%
כל הצנרת התחברה על פי מספרים ללא שינויים.
3. קיצור זמן התקנה
בזכות Prefab – זמן השטח התקצר משמעותית.
4. מניעת כישלון פרויקט
5. שביעות רצון גבוהה
המהנדס של הלקוח ציין:
"פעם ראשונה שאני רואה צוות תכנון זמין כמעט במיידי והופך את השטח למודל תלת מימד מדויק כל כך"

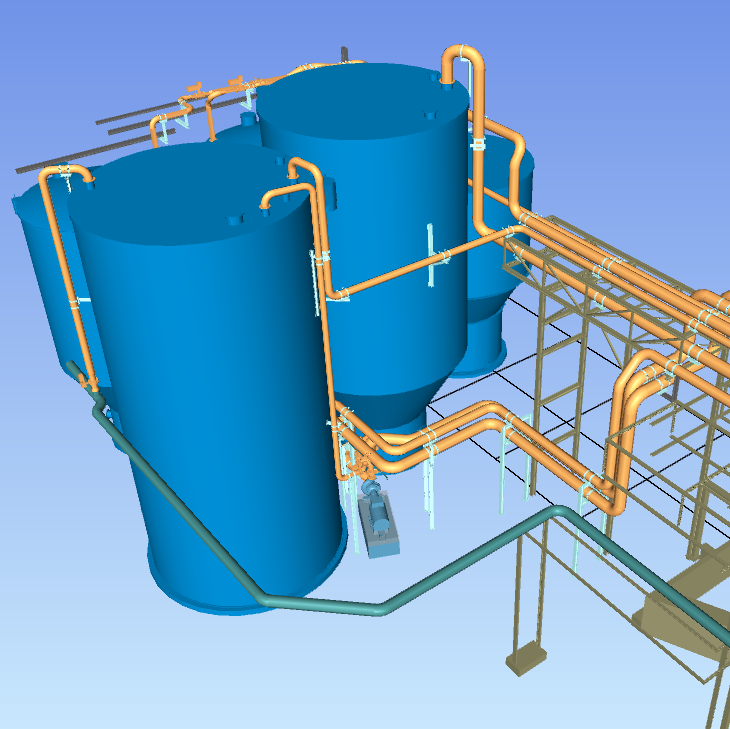

מודל תכנון ראשוני שנמסר ע"י הלקוח:
